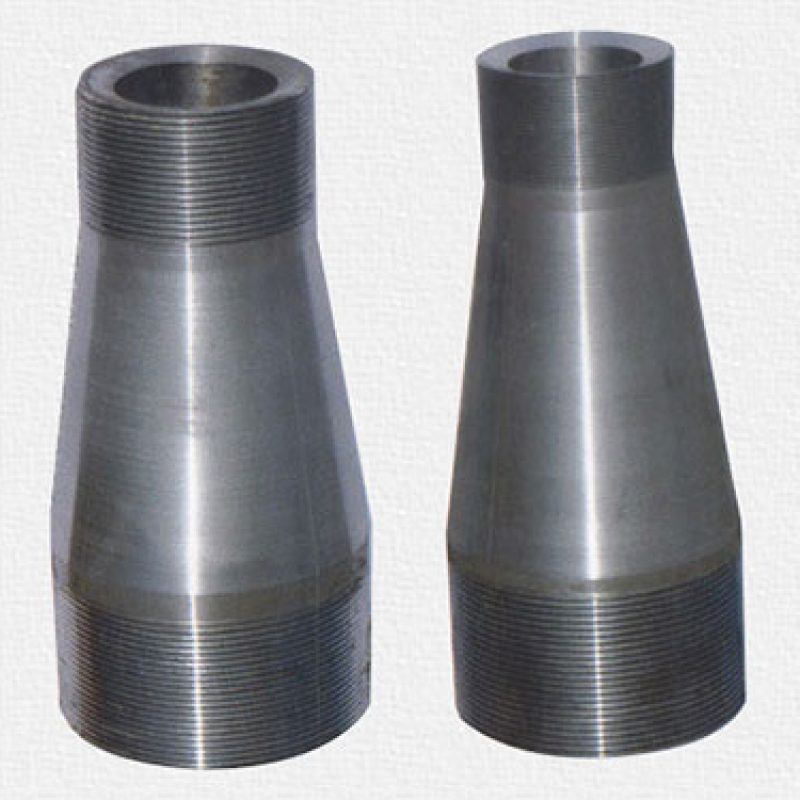

高压异径管件

高压异径管是化工管件之一,又称大小头,用于两种不同管径的连接。

异径管标准:国标美标英标以及各种非标高压冲压。

电力部标准:GD87/GD2000 国标:GB12459 美标:ASTM B16.9

电力部标准GD0506~0507压力容器配套的法兰、管板相应标准:JB/T4700~4707-2000执行标准(GB/T9112-2000),机械部标准(JB81-59,JB/T74-94),石化部标准(SH3406-96),化工部标准(HG5010-58,HG20592-97)等等。出口锻钢法兰材质符合美国的ASTM.A105标准

高压异径管分类

1.以材质划分:

碳钢: ASTM/ASME A234 WPB、WPC

合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV

不锈钢:ASTM/ASME A403 WP 304-304L-304H-304LN-304N

ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti

ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H

低温钢:ASTM/ASME A402 WPL3-WPL 6

钢: ASTM/ASME A860 WPHY 42-46-52-60-65-70

铸钢,合金钢,不锈钢,铜,铝合金,塑料,氩硌沥,PVC,PPR、RFPP(增强聚丙烯)等。

2.以制作方法划分可分为推制、压制、锻制、铸造等。

3.以制造标准划分可分为国标、电标、船标、化标、水标、美标 、德标、日标、俄标等。

4.按它的曲率半径来分:可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径等于1.5倍的管子的外径,即R=1.5D;短半径弯头指它的曲率半径等于管子外径,即R=1.0D。(D为弯头直径,R为曲率半径)。

5.若按压力等级来分:大约有十七种,和美国的管子标准是相同的,有:Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、Sch160、XXS;其中常用的是STD和XS两种。
