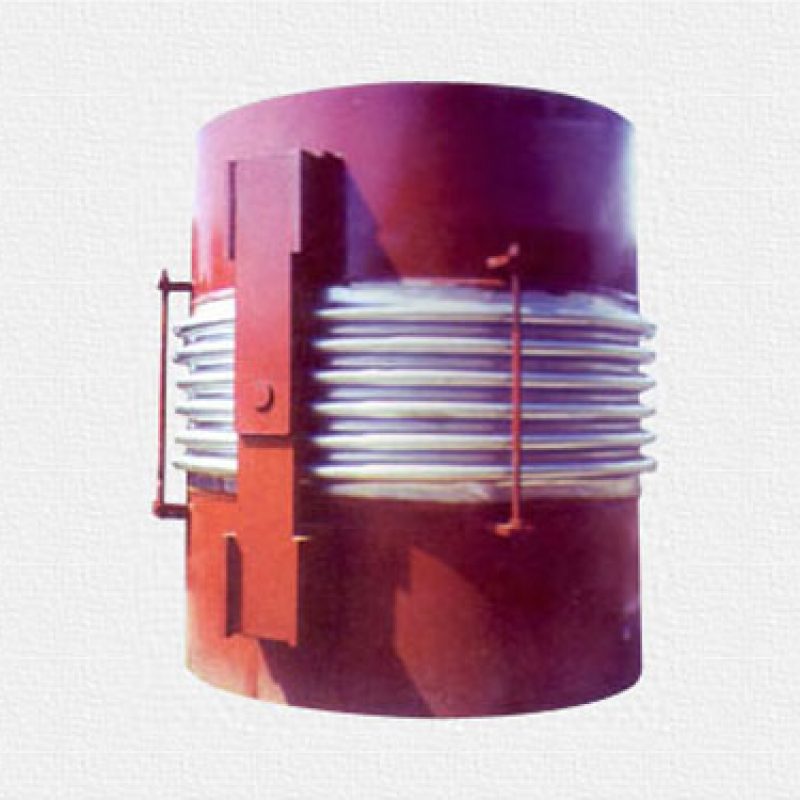

铰链波纹补偿器

铰链波纹补偿器主要用于电厂锅炉送粉管道,吸收锅炉炉膛向下热膨胀和炉膛的横向膨胀及送粉管道的热位移。本补偿器能吸收任意方向的位移。本部件一般装设在燃烧器入口的水平或垂直送粉管道上。规格系列DN200~DN600,系列外的规格,可向制造厂另行订货。

铰链波纹补偿器性能参数

1、使用压力(p):≤0.1MPa(设计爆破压力≥0.35MPa);

2、使用温度(t):.0~350℃

3、波纹管结构:奥氏体不锈钢板双层结构,内层0Cr17Ni14MO2,外层0Cr18Ni9(GB3280)

铰链波纹补偿器补偿量

补偿器同时吸收轴向位移X、横向位移Y.应满足X≤XO,Y≤YO.参数表中所列的轴向补偿量主要为压缩位移。疲劳寿命≥1000次。
