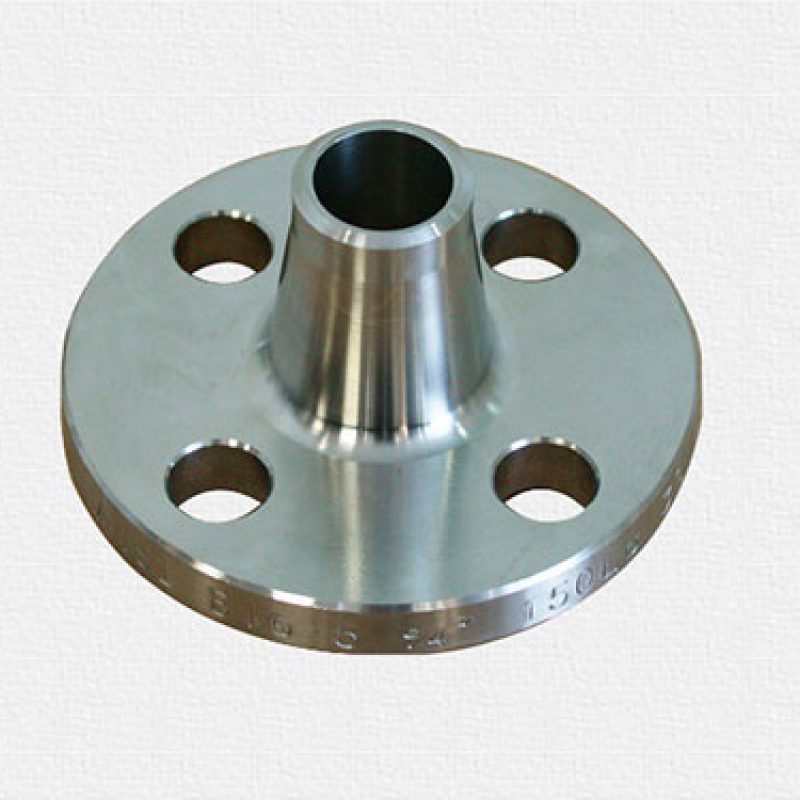

美标对焊法兰(WN型)

美标对焊法兰(WN型)是管件的一种,是指带颈的并有圆管过渡的并与管子对焊连接的法兰。对焊法兰不易变形,密封好,应用广泛,有相应的刚性与弹性要求和合理的对焊减薄过渡,焊口离接合面距离大,接合面免受焊接温度变形。

美标对焊法兰(WN型)技术要求

一、对焊法兰的级别及其技术要求应符合JB4726-4728的相应要求。

1、公称压力PN为0.25MP-1.0MPa的碳素钢、奥氏体不锈钢锻件允许采用Ⅰ级锻件。

2、除以下规定外,公称压力PN为1.6MPa-6.3MPa的锻件应符合Ⅱ级或Ⅱ级以上锻件级别的要求。

3、符合以下情况之一者,应符合Ⅲ及锻件的要求:(1)公称压力PN≥10.0MPa法兰用锻件;  (2)公称压力PN>4.0MPa的铬钼钢锻件;  (3)公称压力PN>1.6MPa且工作温度≤-20摄氏度的铁素体钢锻件。

二、对焊法兰一般采用锻件或锻轧工艺制成。当采用钢板或型钢制造时,需要符合下列要求:

1、美标对焊法兰(WN型)应经超声波探伤,无分层缺陷;  2、应沿钢材轧制方向切割成条状,经弯制对焊成圆环,并使钢材的表面形成环的柱面。不得采用钢板直接机加工成带颈对焊法兰;  3、圆环的对接焊缝应采用全熔透焊缝;  4、圆环的对接焊缝应进行焊后热处理,并作100%射线或超声波探伤,且射线探伤符合JB4730的II级要求,超声波探伤符合 JB4730的I级要求。

三、美标对焊法兰(WN型)的颈部外侧斜度应不大于7o。对焊法兰在生产和焊接时严格控制技术参数,能够在生产和使用中充分发挥作用和价值。
