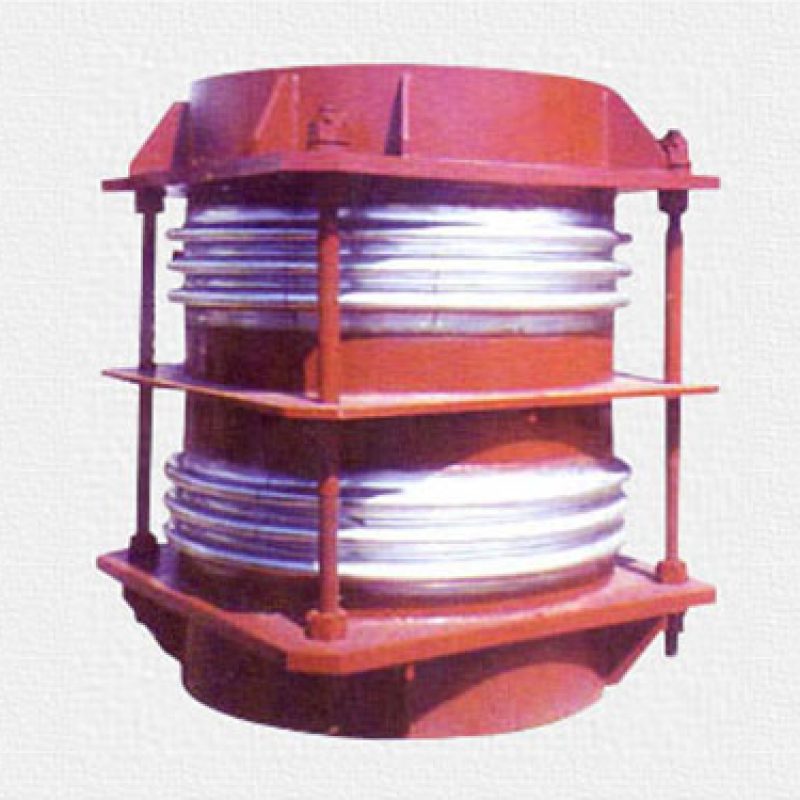

拉杆横向波纹补偿器

拉杆横向波纹补偿器是一种用来补偿弯曲管道的横向位移。可以补偿弯曲管道的横向位移和角位移。

拉杆横向波纹补偿器产品说明

型号:DN100-DN5000,压力级别0.1Mpa-2.5Mpa 。

连接方式:1、法兰连接 2、接管连接

产品横向补偿量:根据用户要求

拉杆横向波纹补偿器使用说明

大拉杆横向波纹补偿器对支座作用力的计算:

横向弹力: Fy=Ky·Y  弯矩:M=Fy·L

式 中: Ky-横向刚度 N/mm  Y-横向实际位移(变形量)mm

L-管架到补偿器中点的距离  m。

拉杆横向波纹补偿器安装工作

1、补偿器到货后,需对以下内容进行开箱检查:

文档资料:需检查补偿器标牌、合格证上所列型号、规格及技术参数是否一致,其它所需的附属技术文件是否。

外观检查:补偿器无明显的划伤或尖压痕;补偿器内部(波谷)应无异物;连接端口应完好,如法兰联接密封面应无贯穿伤痕,涂层无起皮、龟裂、剥落,大拉杆、运输拉杆及紧固件应完整。

2、补偿器吊装及运输注意事项:

吊装时应使用的吊装工夹具或起重吊耳,严禁使用运输拉杆作为承力部件。无起重吊耳的小口径补偿器,因其重量轻,可用绳索捆在接管上。

运输、储存过程中要防止日晒雨淋、水浸泡、气体腐蚀。

运输、储存过程中要防止跌落、碰撞,不要与其它物品堆放在一起,以免碰伤损坏波纹管。

运输过程中要捆绑牢固,防止窜动及滚动。
